Курс "ИНФОРМАТИКА" для специальностей:
        0601 “Экономика, бухгалтерский учет и контроль”,
        0602 “Менеджмент”

ГЛАВА 2. ОРГАНИЗАЦИЯ ЭВМ. НАЧАЛЬНАЯ ЗАГРУЗКА КОМПЬЮТЕРА.

2.1. СОСТАВ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА (ОСНОВНАЯ КОНФИГУРАЦИЯ).

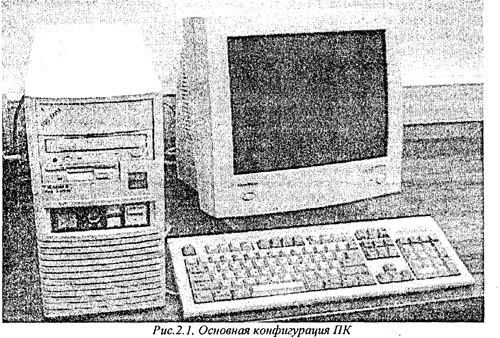

Сейчас обратите внимание на рис.2.1, изображающий типичный персональный компьютер семейства IBM PC.



Давайте ознакомимся с его частями.

К основным техническим средствам персонального компьютера относятся:

- системный блок;

- монитор (дисплей);

- клавиатура,

Дополнительно к компьютеру можно подключить, например:

- принтер;

- мышь;

- сканер;

- модем (модулятор-демодулятор);

- графопостроитель;

- джойстик и т.д .

Системный блок

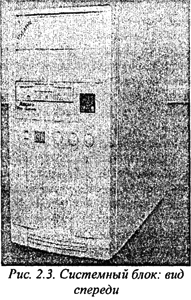

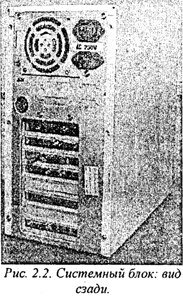

Системный блок (см. рис. 2.2., 2.3.)- это корпус, в котором находится почти вся аппаратная часть компьютера, а именно: накопители на жестком и гибких магнитных дисках, CD-ROM, установлена “материнская” (системная) плата, о которой мы подробнее поговорим дальше, а также платы расширения (например, звуковая плата Sound Blaster)

Современные компьютеры (начиная с IBM PC AT) имеют такое замечательное устройство, как счетчик времени, который функционирует независимо от того, включена машина или нет.

В любой момент этот счетчик может сообщить Вам текущее время и текущую дату. В частности, он позволяет автоматически регистрировать дату и точное время создания или обновления файлов, а также выполняет множество других полезных функций по отслеживанию интервалов времени.

Магнитные диски

Магнитные диски, в отличие от оперативной памяти, предназначены для постоянного хранения информации.

В ПК применяются два вида магнитных дисков:

• жесткий несменный диск (винчестер);

• сменные гибкие диски (дискеты).

Вся информация на дисках представлена в форме файлов — наборов байтов, о которых мы будем говорить далее.

Жесткий диск предназначен для постоянного хранения той информации, которая более или менее часто используется в работе: программ операционной системы, компиляторов с языков программирования, сервисных (обслуживающих) программ, прикладных программ пользователя, текстовых документов, файлов базы данных и т. Винчестер значительно превосходит гибкие диски по скорости доступа, емкости и надежности. Емкость жестких дисков измеряется в байтах и меняется в широких пределах: на старых IBM PC AT чаще всего мы видим винчестеры емкостью 20, 40, 80 Мбайт; на старших моделях — 40, 80, 120, 180,210, 540, 1000 и более Мбайт.

Как правило, ПК имеет один винчестер, однако бывают машины и с несколькими дисками.

Каждый компьютер располагает одним или двумя дисководами для гибких магнитных дисков (дискет). Дискеты используются для обмена программами и данными между компьютерами, для хранения архивной информации, не используемой в работе, для хранения запасных копий программ и данных (на случай их разрушения на винчестере).

Большинство производителей программного обеспечения поставляет свои продукты на дискетах, упакованных в фирменные коробки. Пользователю остается лишь распечатать эти коробки и “установить” продукт на своем ПК, пользуясь указаниями производителя. Разумеется, можно использовать дискеты и для обычной работы на компьютере, однако пользователи прибегают к этому в редких случаях, так как это резко замедляет исполнение программ. До недавнего времени наибольшее распространение имели дискеты диаметром 5,25 дюйма и емкостью 1,2 Мбайт. На новых моделях ПК чаще используются более надежные и долговечные дискеты диаметром 3,5 дюйма и емкостью 1,44 Мбайт. На некоторых ПК вы увидите один или два дисковода только для дискет 5,25 дюйма; на некоторых — и тот, и другой дисковод; на некоторых — один или два дисковода только для дискет 3,5 дюйма.

Дискеты 5,25 дюйма имеют специальную прорезь для защиты от записи: если эту прорезь заклеить полоской бумаги, запись на эту дискету будет блокирована. На дискетах 3,5 дюйма для защиты от записи вместо прорези предусмотрен специальный переключатель - "заслонка". Когда эта заслонка открыта, запись запрещена. Рекомендуется защищать от записи дискеты, на которых хранятся важные программы и данные, чтобы уменьшить риск случайного разрушения файлов.

Для того, чтобы компьютер мог работать с дискетой, ее предварительно надо разметить (форматировать).

Для обращения к сменным магнитным дискам используются латинские обозначения А: и В:, первый жесткий магнитный диск обозначается именем С: (подробнее об этом рассказано далее).

Монитор

Монитор внешне напоминает телевизор (см. Рис. 2.4.) и обычно располагается либо сверху на системном блоке либо рядом с ним. Он имеет массу интересных названий, которые по душе только компьютерным всезнайкам: дисплей, CRT (cathode ray tube, или электронно-лучевая трубка), VDT (video display terminal, или видеотерминал), терминал и экран (хотя экраном обычно называют то, что мы видим на мониторе, а не сам монитор).

Монитор (дисплей) предназначен для вывода на экран текстовой и графической информации. Монитор работает под управлением специального аппаратного устройства — видеоадаптера, который предусматривает два возможных режима — текстовый и графический.

В текстовом режиме экран разбивается на 25 строк по 80 позиции в каждой строке (всего 2000 позиций). В каждую позицию (знакоместо) может быть выведен любой из символов кодовой таблицы — прописная или строчная буква латинского или русского алфавита, служебный знак ("плюс", "минус", "точка" и т. д.), символ псевдографики, а также графический образ почти каждого управляющего символа.

В графическом режиме изображение формируется так же, как и на экране телевизора, — мозаикой, совокупностью точек, каждая из которых окрашена в тот или иной цвет.

В настоящее время наиболее распространены цветные мониторы с видеоадаптерами EGA (Enhanced Graphic Adapter — улучшенный графический адаптер), VGA (Video Graphic Array — видеографическая матрица) и SVGA (SuperVGA). Адаптер EGA сохранился на старых машинах, но в современных компьютерах уже не используется.

В текстовом режиме каждой позиции на экране этих мониторов соответствует один из 16 цветов фона и один из 16 цветов символа, выведенного в данную позицию.

Основные характеристики изображения в графическом режиме - разрешающая способность видеоадаптера, т. е. количество точек, выводимых по горизонтали и вертикали, и число возможных цветов каждой точки. Разрешающая способность конкретного адаптера зависит от режима его работы. В типичных случаях EGA выводит на экран 640 точек по горизонтали и 350 строк, VGA — 640 точек и 480 строк, SVGA — 640х480, 800х600, 1924х768. Число возможных цветов каждой точки (палитра) зависит и от типа адаптера, и от его разрешения, и от объема видеопамяти, отводимой компьютером адаптеру.

Минимальный элемент изображения на экране (точка) называется пикселем - от английского “picture element”. Адаптер EGA формирует прямоугольные пиксели, a VGA и SVGA, — квадратные. Необходимо подчеркнуть, что изображения символов в текстовом режиме формируются теми же пикселями, которые образуют и графическую картинку. Разница в том, что в текстовом режиме программно-аппаратными средствами для каждого символа создается “матрица” из пикселей, и эта матрица как целое “печатается” на экране. Поэтому скорость вывода изображения в текстовом режиме - гораздо выше, чем в графическом. Например, адаптер EGA для изображения каждого символа использует матрицу точек размером 8х14 (8 столбцов и 14 строк).

С параметрами видеоадаптера не следует путать физические характеристики монитора — размер зерна люминофора (например, 0,39 мм, 0,31 мм, 0,28 мм) и размер экрана по диагонали (например, 14, 15, 17, 20 дюймов, 1 дюйм = 2,54 см).

Четкость изображения на экране определяется и физическими данными монитора, и разрешающей способностью видеоадаптера, и просто качеством исполнения аппаратурных элементов видеосистемы (например, качеством люминофора).

Не следует смешивать понятия “зерно” и “пиксель”. Размер зерна изменить нельзя, а размер пикселя зависит от режима видеоадаптера. Для адаптеров с высоким разрешением нет смысла использовать монитор с крупным зерном.

В общем случае принято считать, что в текстовом режиме мониторы не очень отличаются друг от друга по четкости картинки, однако в графическом режиме с ростом разрешения растет и качество изображения.

Важнейшее значение для эффективной работы с компьютером имеет правильное использование монитора. Ниже даются некоторые рекомендации по этому поводу.

1. Учтите, что монитор — это хрупкий прибор, и если Вы уроните его со стола, то Вам потребуется покупать новый. Так что монитор надо поставить так, чтобы он стоял надежно и не на краю стола.

2. Надо установить монитор так, чтобы на него было удобно смотреть. Поверните монитор таким образом, чтобы Вы смотрели на экран под прямым углом, а не сбоку. Лучше, чтобы Вы смотрели на экран немножко сверху вниз, так, что экран должен быть слегка наклонен, — нижний его край должен быть ближе к Вам.

3. Надо правильно задать регулировки изображения. Ведь на экран монитора Вы, может быть, будете смотреть много часов подряд, и если он неправильно отрегулирован, Вы скоро испортите глаза. Сначала надо отрегулировать яркость и контрастность монитора. Не следует делать изображение слишком ярким, — от этого быстро устанут глаза. Проверьте это так: черный цвет на экране должен быть действительно черным, а не белесым. Если на Вашем мониторе есть ручка фокусировки, подкрутите ее так, чтобы изображение было максимально четким.

4. Монитор всегда быстро загрязняется пылью. Надо регулярно стирать эту пыль с экрана мягкой тряпочкой.

5. Если монитор установлен так, что от экрана отсвечивают блики, не портите глаза — либо установите монитор так, чтобы бликов не было, либо приобретите фильтр для монитора. Фильтры из металлической или нейлоновой сетки использовать нежелательно, так как сетка приводит к искажениям (интерференции) изображения. Фильтры из обычного тонированного стекла (их стоимость 8-10 долл.) не устраняют блики, хотя и несколько повышают контрастность изображения. Наилучшее качество изображения обеспечивают стеклянные поляризационные фильтры — они устраняют практически все блики, делают изображение более четким и контрастным.

6. Кинескоп, находящийся внутри монитора, использует очень высокое напряжение, поэтому ни в коем случае не следует открывать крышку Монитора и тем более трогать находящиеся под этой крышкой детали. Это должны делать только специалисты по ремонту мониторов.

Клавиатура и мышь

Клавиатура - основное устройство для ручного ввода данных в компьютер, кодируемых путем нажатия расположенных на ней клавиш. В профессиональных ПЭВМ клавиатура обычно реализуется в виде функционально и конструктивно законченного узла - электронного пульта (см. Рис. 2.5.), размещенного в отдельном плоском корпусе. Как правило, клавиатура может свободно перемещаться на столе пользователя, т.к. соединяется с системным блоком гибким кабелем или шнуром.

Клавиатура имеет несколько групп клавиш:

•  алфавитно-цифровые;

•  функциональные;

•  управляющие и т.д.

Обычно на клавиатуре 101 клавиша.

Внимание!!! Хотя клавиатура является достаточно надежным и неприхотливым устройством, все же этим не следует злоупотреблять. В частности, не следует класть на клавиатуру бутерброды и ставить рядом с ней чай, — крошки и жидкости могут вывести ее из строя. Заканчивая работу с компьютером, закройте клавиатуру крышкой, — это предотвратит попадание туда пыли.

В современной технологии вместе с клавиатурой используется и другое устройство ввода информации — манипулятор типа “мышь”.

Рассмотренные части компьютера очень важны. Убедитесь, что Вы поняли, где у вас системный блок, где монитор и где клавиатура.

Компьютеры notebook имеют все эти части, но они размещены в одном чемоданчике.

Принтер

Принтер (печатающее устройство) предназначен для вывода информации на бумагу. Область применения принтеров весьма широка — от вывода обычной текстовой информации (текстовых документов) до построения сложных графических изображений (иногда — в цвете).

Наибольшее распространение в работе с ПК получили принтеры трех типов: матричные, струйные и лазерные.

Чаще всего на ПК используются матричные принтеры. Это самые дешевые аппараты, обеспечивающие удовлетворительное качество печати для широкого круга рутинных операций, главным образом, для подготовки текстовых документов. Одновременно матричный принтер — самое ненадежное устройство компьютера: в нем много механических деталей, которые при интенсивной эксплуатации быстро ломаются. Поэтому не рекомендуется использовать матричные принтеры для непрерывной печати большого объема текстовых документов (например, при расчете зарплаты в больших организациях), при печати сложных графических изображений. Многие матричные принтеры обеспечивают возможность цветной печати, однако, режим работы механических частей при этом настолько напряженный, что Вы рискуете быстро вывести принтер из строя.

Более высокое качество печати обеспечивают струйные принтеры, которые особенно удобны для вывода цветных изображений. Но струйные принтеры требуют тщательного ухода за собой.

Лазерные принтеры стоят в несколько раз дороже матричных и струйных, зато обладают и целым рядом преимуществ по сравнению с ними (впрочем, в последнее время появились струйные принтеры, сравнимые по возможностям с лазерными). Во-первых, лазерный принтер дает наилучшее (близкое к типографскому) качество печати. Во-вторых, скорость печати у лазерных принтеров в 4 — 5 раз выше, чем у матричных и струйных. В-третьих, эти принтеры весьма надежны и могут без опасений использоваться для непрерывного вывода больших объемов информации. Оригинал-макеты изданий, подготовленных на лазерном принтере, могут непосредственно передаваться в типографию для тиражирования.

Включение компьютера

Для включения компьютера необходимо:

- включить стабилизатор напряжения, если компьютер подключен через стабилизатор напряжения;

- включить принтер (если он нужен);

- включить монитор компьютера;

- включить компьютер (переключателем на корпусе компьютера). После этого на экране компьютера появятся сообщения о ходе работы программ проверки и начальной загрузки компьютера. Когда начальная загрузка операционной системы будет закончена, появится приглашение операционной системы, например

С:\> или 20:59 C:\WORK>

(вид приглашения может меняться пользователем с помощью команды DOS prompt). Появление приглашения означает, что операционная система готова к приему команд.

Выключение компьютера

Для выключения компьютера надо:

- закончить работающие программы (после этого, если это необходимо на Вашем ПК, выполните программу паркования жесткого диска — на новых моделях винчестер паркуется автоматически);

- выключить компьютер (переключателем на корпусе компьютера);

- выключить принтер (если он включен);

- выключить монитор компьютера;

-выключить стабилизатор, если компьютер подключен через стабилизатор напряжения.

Правила техники безопасности при работе с ПК

Системный блок компьютера желательно поставить в таком месте, чтобы он не подвергался толчкам и вибрациям. Недопустимо ставить на системный блок матричный принтер — возникающие при его работе вибрации могут повредить компьютер. Все кабели, соединяющие системный блок компьютера с другими устройствами, следует вставлять и вынимать только при выключенном компьютере. В помещении, где стоят компьютеры, не следует курить. Хотя бы один раз в несколько месяцев следует открывать системный блок компьютера и удалять пылесосом накопившуюся там пыль и грязь.

Вопросы для самоконтроля:

1. Перечислите основные компоненты ПК и дополнительные устройства.

2. Какими дискетами пользуются сейчас на ПК? Чем они отличаются друг от друга?

3. Чем отличается “зерно” от “пикселя”?

4. Какие принтеры используются при работе с ПК?
